Gia công Jig đồ gá là một trong những dịch vụ gia công phổ biến được nhiều doanh nghiệp ưu tiên chọn lựa. Đây là một trong những yếu tố giúp doanh nghiệp nâng cao tốc độ sản xuất, giảm sai số và đảm bảo tính đồng nhất của sản phẩm. Cùng PMW đi sâu tìm hiểu về dịch vụ này và các tiêu chí để chọn lựa đơn vị gia công Jig đồ gá có năng lực và uy tín.
Những điều cần biết về gia công Jig đồ gá
Ngành công nghiệp sản xuất, đặc biệt là ngành công nghiệp cơ khí chính xác, Jig đồ gá đóng vai trò quan trọng trong việc định vị, cố định chi tiết và hỗ trợ quá trình gia công, lắp ráp, kiểm tra sản phẩm…
Một bộ Jig sẽ được thiết kế riêng và chế tạo đúng theo yêu cầu về nhu cầu gia công, đúng tiêu chuẩn kỹ thuật để giúp quá trình gia công đạt hiệu quả tối ưu. Từ đó, không chỉ giúp giảm sai số, rút ngắn thời gian sản xuất mà còn góp phần nâng cao hiệu quả vận hành của toàn bộ dây chuyền.
Dịch vụ gia công Jig đồ gá theo yêu cầu ra đời nhằm đáp ứng nhu cầu đa dạng của nhiều doanh nghiệp trong lĩnh vực như:
- Gia công cơ khí chính xác
- Phụ tùng ô tô xe máy
- Thiết bị điện, điện tử
- Thiết bị tự động hoá
- Thiết bị y tế…

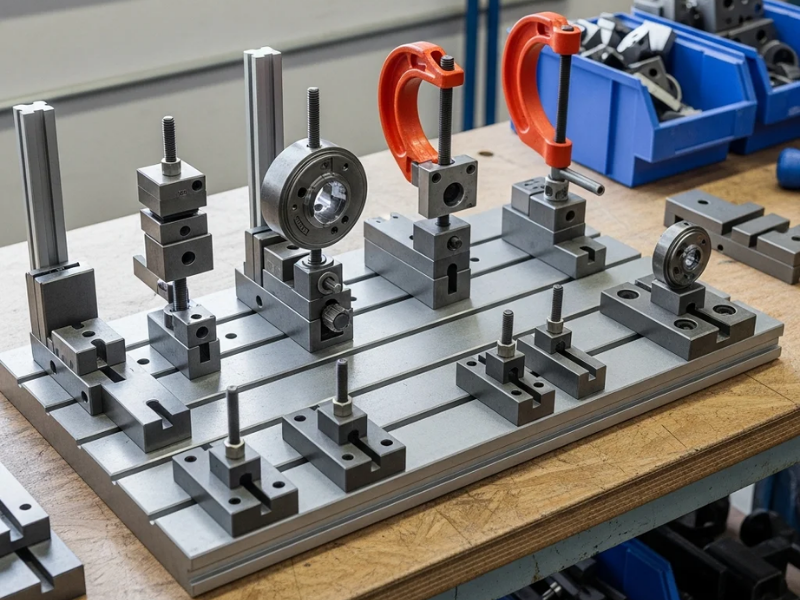

Thay vì sử dụng những mẫu Jig đồ gá có sẵn, doanh nghiệp có thể dễ dàng sở hữu những giải pháp đồ gá được thiết kế riêng theo từng sản phẩm, yêu cầu kỹ thuật và quy trình gia công. Bộ đồ gá càng chất lượng, việc định vị và cố định phôi càng chính xác, hướng dẫn dụng cụ cắt hoặc thiết bị thao tác gia công càng chính xác.
Trong thực tế, Jig thường được chế tạo bằng các vật liệu có độ bền và độ cứng cao như thép S50C, SKD11, SCM440, inox hoặc hợp kim nhôm. Tùy theo yêu cầu sử dụng để gia công, Jig có thể được gia công bằng công nghệ CNC, xử lý nhiệt, mài chính xác và xử lý bề mặt tối ưu để tăng khả năng chống mài mòn cũng như kéo dài tuổi thọ.
So với các phương pháp gá đặt thủ công, việc sử dụng Jig mang lại nhiều lợi ích vượt trội như:
- Định vị và cố định chi tiết với độ chính xác cao
- Giảm thời gian gá đặt và thay đổi phôi
- Hạn chế sai số do thao tác của người vận hành
- Giảm tỷ lệ phế phẩm, tối ưu chi phí
- Đảm bảo chất lượng đồng đều giữa các sản phẩm
- Nâng cao năng suất gia công.
Nhờ những thế mạnh tuyệt vời này, mà gia công Jig đồ gá trở thành giải pháp không thể thiếu trong kế hoạch sản xuất của nhiều doanh nghiệp, nhất là những ngành đòi hỏi cao về chất lượng sản phẩm, trong các doanh nghiệp sản xuất hiện đại, đặc biệt ở những ngành đòi hỏi độ chính xác cao như cơ khí chính xác, ô tô, điện tử, bán dẫn và tự động hóa.
THAM KHẢO THÊM: DỊCH VỤ GIA CÔNG PHAY CNC UY TÍN, GIÁ HỢP LÝ TOÀN QUỐC
Đặc điểm của dịch vụ gia công Jig đồ gá
Đối với các đơn vị nhận dịch vụ gia công Jig đồ gá, thì đầy không chỉ đơn thuần là chế tạo một bộ gá kẹp mà còn là quá trình thiết kế và tối ưu giải pháp phù hợp với từng sản phẩm và quy trình sản xuất. Do đó, một đơn vị gia công chuyên nghiệp sẽ đảm bảo các đặc điểm sau:
- Linh hoạt gia công theo yêu cầu: Mỗi doanh nghiệp có quy trình sản xuất và đặc điểm sản phẩm khác nhau. Vì vậy, Jig được thiết kế riêng theo kích thước, hình dạng chi tiết, yêu cầu kỹ thuật và mục tiêu sử dụng để đạt được hiệu quả tối ưu.
- Đảm bảo các yếu tố kỹ thuật của sản phẩm: Độ chính xác cao: Jig đồ gá phải đảm bảo có độ chính xác cao, độ bền, khả năng chịu tải tốt, vật liệu chất lượng cao ảnh hưởng trực tiếp đến độ chính xác của sản phẩm. Do đó, quá trình gia công Jig đồ gá cần sử dụng máy CNC hiện đại, thiết bị đo kiểm chuyên dụng và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật để đảm bảo dung sai theo yêu cầu.
- Tối ưu năng suất sản xuất: Việc sử dụng Jig giúp rút ngắn thời gian gá đặt, giảm thao tác thủ công và tăng tốc độ gia công.
- Dễ dàng bảo trì, thay thế khi cần: Jig được thiết kế theo dạng mô-đun hoặc kết cấu hợp lý giúp việc bảo trì, sửa chữa và thay thế các chi tiết hao mòn diễn ra nhanh chóng, hạn chế thời gian dừng máy.
Các loại Jig đồ gá thông dụng nhất

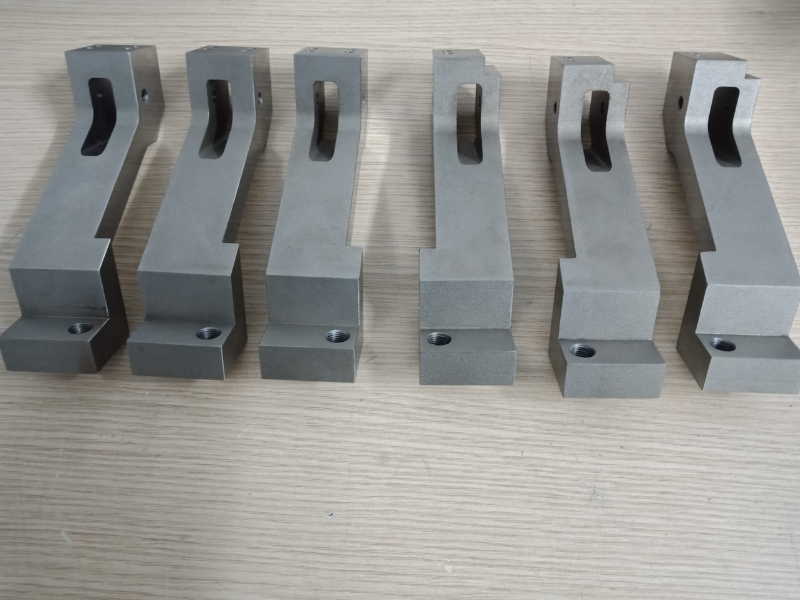

Trong thực tế sản xuất, thiết bị Jig đồ gá được thiết kế với nhiều kiểu dáng và chức năng khác nhau nhằm đáp ứng đa dạng nhu cầu sản xuất. Dưới đây là một số loại thông dụng nhất:

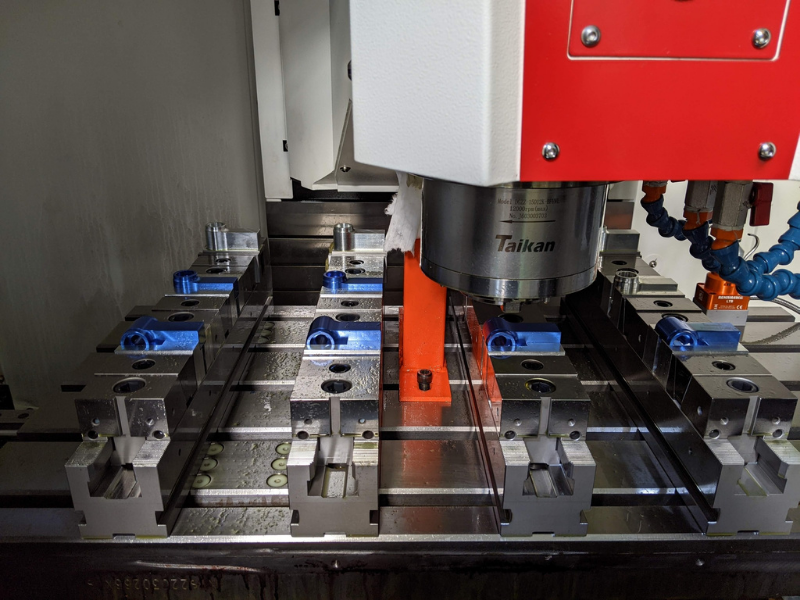

- Jig gia công CNC: Loại này được sử dụng phổ biến trên các dòng trung tâm gia công CNC nhằm mục đích cố định & định vị phôi để thực hiện các nguyên công như phay, tiện, khoan, taro… Ưu điểm của loại jig này đó là giúp giảm rung động, nâng cao độ chính xác và tăng hiệu quả gia công.
- Jig hàn: Jig hàn có nhiệm vụ giữ cố định các chi tiết trong đúng vị trí trước và trong quá trình hàn. Nhờ đó, mối hàn đạt độ chính xác cao, hạn chế biến dạng nhiệt và đảm bảo tính đồng nhất của sản phẩm hoàn thiện
- Jig lắp ráp: Được sử dụng trên dây chuyền sản xuất để định vị linh kiện và hỗ trợ công nhân hoặc robot thực hiện thao tác lắp ráp nhanh chóng và chính xác.
- Jig kiểm tra: Loại Jig này được sử dụng để kiểm tra kích thước, hình dạng, vị trí hoặc dung sai của sản phẩm sau gia công, góp phần kiểm soát chất lượng và giảm tỷ lệ sản phẩm lỗi.
- Jig khoan: Jig khoan có chức năng dẫn hướng mũi khoan và cố định phôi, đảm bảo các lỗ khoan đúng vị trí, kích thước và khoảng cách theo bản vẽ thiết kế.
Quy trình gia công Jig đồ gá như thế nào?
Mỗi đơn vị gia công Jig đồ gá sẽ áp dụng quy trình gia công khác nhau. Tuy nhiên, quy trình gia công cơ bản để tạo ra một bộ Jig đạt chất lượng cao cần phải đảm bảo sự bài bản và kiểm soát chặt chẽ ở từng công đoạn.
Dưới đây là các bước quan trọng nhất:
Bước 1: Tiếp nhận yêu cầu và bản vẽ kỹ thuật
Đơn vị dịch vụ gia công Jig đồ gá sẽ tiếp nhận thông tin từ khách hàng, tư vấn phân tích các yêu cầu kỹ thuật và mục đích sử dụng của Jig.
Bước 2: Thiết kế và mô phỏng 3D
Dựa vào bản vẽ kỹ thuật để tiến hành thiết kế Jig bằng phần mềm CAD/CAM, mô phỏng quá trình vận hành để tối ưu kết cấu, tăng độ chính xác và hạn chế các sai sót về kích thước hoặc sự cố khi gia công.
Bước 3: Lựa chọn vật liệu phù hợp
Dựa theo yêu cầu về độ cứng, khả năng chịu lực, chống mài mòn và môi trường làm việc để chọn vật liệu phù hợp.
Bước 4: Gia công trên máy CNC
Các chi tiết được gia công trên hệ thống máy CNC hiện đại nhằm đảm bảo độ chính xác và tính đồng nhất.
Bước 5: Xử lý bề mặt và lắp ráp
Sau khi hoàn thành gia công trên máy CNC, các chi tiết có thể được nhiệt luyện hoặc mạ trước khi mang đi lắp ráp hoàn chỉnh.
Bước 6: Kiểm tra và bàn giao
Thiết bị Jig được đo kiểm bằng các thiết bị chuyên dụng để đảm bảo độ chính xác và các yêu cầu kỹ thuật khác trước khi bàn giao cho khách hàng.
Bảng giá gia công Jig đồ gá bao nhiêu?
Giá dịch vụ gia công Jig đồ gá không cố định ở một mức, mà phụ thuộc vào nhiều yếu tố như: loại vật liệu được sử dụng để chế tạo, kích thước và kết cấu của Jig, các yêu cầu kỹ thuật (độ chính xác, dung sai, công nghệ gia công, có xử lý bề mặt hay không…), số lượng cần làm, thời gian giao hàng…
Bên cạnh đó, bảng giá gia công Jig đồ gá mắc hay rẻ cũng sẽ phụ thuộc vào mức độ phức tạp của sản phẩm. Đối với các bộ Jig có kết cấu đơn giản, chi phí sẽ thấp hơn so với những sản phẩm yêu cầu độ chính xác cao, nhiều chi tiết phức tạp hoặc sử dụng vật liệu đặc biệt.
Để nhận báo giá chính xác, doanh nghiệp nên cung cấp bản vẽ kỹ thuật hoặc mẫu sản phẩm để đơn vị gia công Jig đồ gá hỗ trợ tư vấn và báo giá phù hợp nhất.
PMW – Đơn vị gia công Jig đồ gá uy tín, giá tốt

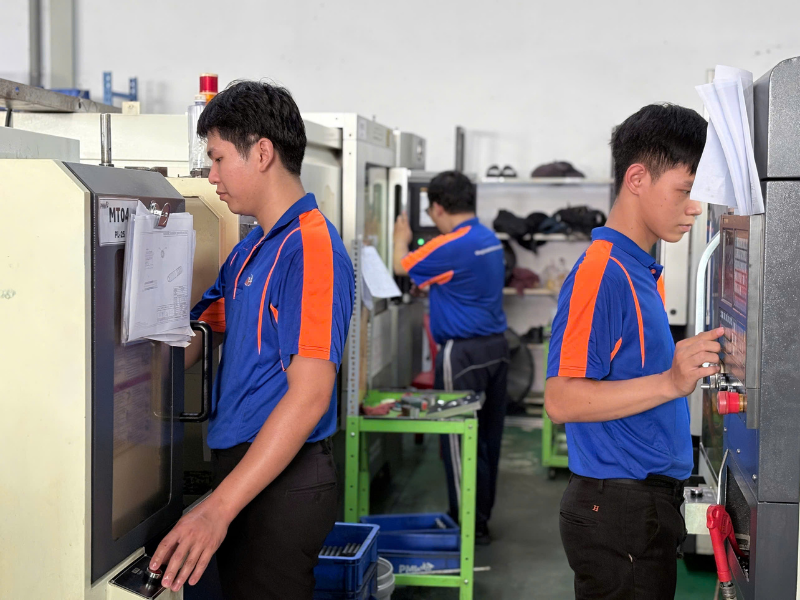

Tại Việt Nam, Công ty TNHH Thế Giới Cơ Khí Chính xác (PMW) là một trong những đơn vị chuyên thiết kế và gia công Jig đồ gá theo yêu cầu uy tín, đáp ứng nhu cầu của nhiều doanh nghiệp trong lĩnh vực cơ khí chính xác, ô tô, điện tử, bán dẫn và tự động hóa.
Được thành lập từ năm 2022 tại Việt Nam, với định hướng phát triển chuyên sâu trong lĩnh vực cơ khí, PMW không ngừng đầu tư hệ thống máy móc hiện đại và nâng cao năng lực kỹ thuật nhằm đáp ứng các yêu cầu khắt khe của khách hàng trong sản xuất công nghiệp.
Với những thế mạnh này, PMW tự tin khi có thể mang đến các giải pháp Jig có độ chính xác cao, tối ưu hiệu quả sản xuất và đảm bảo tiến độ cho khách hàng. Cam kết cung cấp sản phẩm đạt tiêu chuẩn kỹ thuật, vận hành ổn định và đáp ứng tốt nhu cầu từ sản xuất đơn chiếc đến hàng loạt.
Liên hệ ngay với PMW để được hỗ trợ tư vấn gia công Jig đồ gá và các dịch vụ gia công khác, nhận báo giá ưu đãi nhất nhé!
———–
